Eine Gelenkscheibe, auch als Hardyscheibe oder Elastische Kupplung bekannt, ist ein mechanisches Bauteil, das in Antriebssträngen verwendet wird, um Drehbewegungen zwischen zwei Wellen zu übertragen und gleichzeitig Fluchtungsfehler sowie Stoßbelastungen auszugleichen. Hier ist eine Erklärung, wie eine Gelenkscheibe funktioniert und welche Komponenten sie typischerweise umfasst:
Aufbau und Komponenten

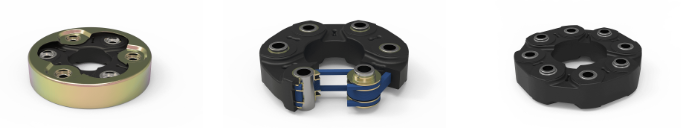

1. Gummischeibe: Das Herzstück der Gelenkscheibe ist eine elastische Scheibe aus Gummi oder einem gummiartigen Material. Dieses Material ermöglicht Flexibilität und Dämpfung. Moderne Gelenkscheiben - wie die von uns vertriebenen Gelenkscheiben von SGF - haben elastische Scheiben aus wesentlich moderneren Materialien. SGF verwendet z.B. Scheiben, die mit der Tenpu® Fadentechnologie hergestellt werden und sehr viel widerstandsfähiger sind als Scheiben aus anderen Werkstoffen.
2. Metallbuchsen: In der Gummischeibe sind oft Metallbuchsen eingelassen, die als Verbindungspunkte dienen.
3. Befestigungsschrauben: Diese Schrauben verbinden die Gelenkscheibe mit den anzuschließenden Wellen oder Flanschen.
Funktionsweise
1. Drehmomentübertragung: Die Gelenkscheibe überträgt das Drehmoment von einer Welle zur anderen. Dies geschieht durch die Verformung des Gummimaterials, das die Bewegung aufnimmt und weiterleitet.
2. Ausgleich von Fluchtungsfehlern: In vielen Anwendungen sind die Wellen nicht perfekt ausgerichtet. Die Gelenkscheibe kann axiale, radiale und winklige Verschiebungen ausgleichen, indem sie sich elastisch verformt.
3. Dämpfung von Stößen und Vibrationen: Die elastischen Eigenschaften des elastischen Materials helfen, Stöße und Vibrationen zu absorbieren, die im Antriebssystem auftreten können, und schützen so die verbundenen Komponenten vor Beschädigungen.
Vorteile
- Flexibilität: Gelenkscheiben sind flexibel und können kleinere Montagefehler ausgleichen.
- Dämpfungseigenschaften: Sie reduzieren Vibrationen und Stöße, was zu einem ruhigeren Betrieb führt.
- Wartungsarm: Gelenkscheiben benötigen in der Regel wenig Wartung.
Anwendungsbereiche
Gelenkscheiben werden in vielen verschiedenen Anwendungen eingesetzt, darunter:
- Automobilindustrie: Zum Beispiel in Kardanwellen von Fahrzeugen.
- Industriemaschinen: Antriebsstränge in verschiedenen Maschinen und Anlagen.
- Landmaschinen: Verbindung von Antriebskomponenten.
Beispiel
In einem Auto könnte eine Gelenkscheibe zwischen der Getriebeausgangswelle und der Kardanwelle eingebaut sein. Wenn das Fahrzeug fährt, überträgt die Gelenkscheibe das Drehmoment vom Getriebe zur Kardanwelle, gleicht dabei aber auch Fluchtungsfehler aus, die durch die Bewegung des Fahrzeugs oder durch Toleranzen bei der Montage entstehen. Außerdem dämpft sie Vibrationen, die vom Motor oder von Unebenheiten der Straße verursacht werden, und trägt so zu einem ruhigeren und schonenderen Betrieb bei.
Zusammengefasst ist die Gelenkscheibe ein entscheidendes Bauteil in vielen mechanischen Systemen, das durch seine elastischen Eigenschaften zur Langlebigkeit und Effizienz der gesamten Anlage beiträgt.
